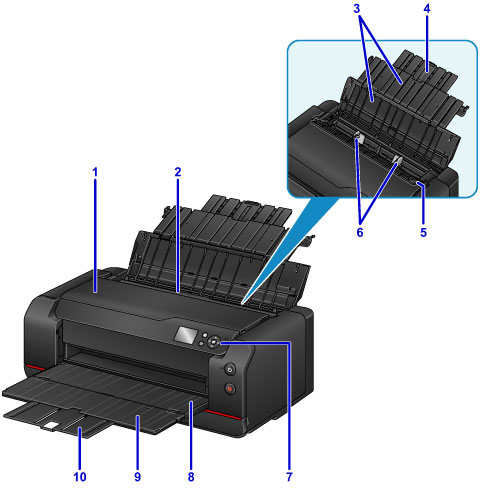

Face avant
- (1) capot supérieur
- S'ouvre pour permettre l'élimination des bourrages papier dans l'imprimante.
- (2) bac d'alimentation
-
Plusieurs feuilles de papier, de même format et de même type, peuvent être chargées simultanément, et la machine est automatiquement alimentée par une seule feuille à la fois.
- (3) support papier
- S'ouvre pour vous permettre de charger du papier dans le bac d'alimentation.
- (4) extension du support papier
- Déployez pour charger du papier dans le bac d'alimentation.
- (5) couvercle de la fente d'alimentation
-
Empêche la chute d'objets dans la fente d'alimentation.
Ouvrez le couvercle pour faire glisser les guides papier et refermez-le avant d'imprimer.
- (6) guides papier
- Alignez avec les deux côtés de la pile de papier.
- (7) panneau de contrôle
-
Permet de modifier les paramètres de l'imprimante ou de l'utiliser.
- (8) bac de sortie papier
- Emplacement d'où sont éjectées les feuilles imprimées. Ouvrez-le avant l'impression.
- (9) extension du bac de sortie papier
- Ouvrez pour accueillir le papier éjecté.
- (10) support de sortie papier
- Déployez-le pour accueillir le papier éjecté.
- (11) voyant ALIMENTATION (POWER)
- S'allume après avoir clignoté lors de la mise sous tension.
- (12) bouton MARCHE (ON)
-
Permet d'activer ou de désactiver l'alimentation de la machine.
- (13) bouton Arrêt (Stop)
- Permet d'annuler une impression en cours.
- (14) dispositif d'arrêt de l'alimentation en encre
- Si le dispositif d'arrêt de l'alimentation en encre situé dans la partie inférieure de l'imprimante dépasse, un message d'erreur s'affiche et le fonctionnement de l'imprimante est interrompu. Installez l'imprimante sur une surface plane en prenant garde au dispositif d'arrêt de l'alimentation en encre.
- (15) couvercle de la cartouche
- S'ouvre pour remplacer les cartouches d'encre.
Remarque
- Pour plus d'informations sur le remplacement des cartouches d'encre, reportez-vous à la section Remplacement de l'encre.
